Levée d’interieur

Définition:

 Une levée d’intérieur consiste à mesurer avec exactitude les dimensions des pièces d’un bâtiment ( longueur, largeur, hauteur sous plafond… ) et dimensionner sur un plan le détail des composants de ces pièces comme :

– la taille des ouvertures ( portes, fenêtres, trappes… )

– l’emplacement des réseaux ( réseau électrique, éclairage, réseau d’eau, radiateurs… )

– la position d’éléments fixes ( toilettes, lavabos, cuisine équipée… )

Le degré de détail du plan final, dépend du contenu de la commande initiale, et affecte le temps du mesurage et du rendu.

Technique employée:

 Pour réaliser de tels relevés, nous utilisons un logiciel spécifique : la solution P.I.C. ( Plan d’intérieur Compensé ) de la société JSInfo (voir le logiciel P.I.C).

Ce logiciel a l’avantage de permettre :

– une saisie directe des mesures sur site à l’aide d’une tablette tactile par exemple

– une compensation par les moindres carrés de l’ensemble des mesures

Un contrôle en temps réel est donc effectué pour chaque mesurage, ce qui évite un retour sur site en cas d’erreur de mesure.

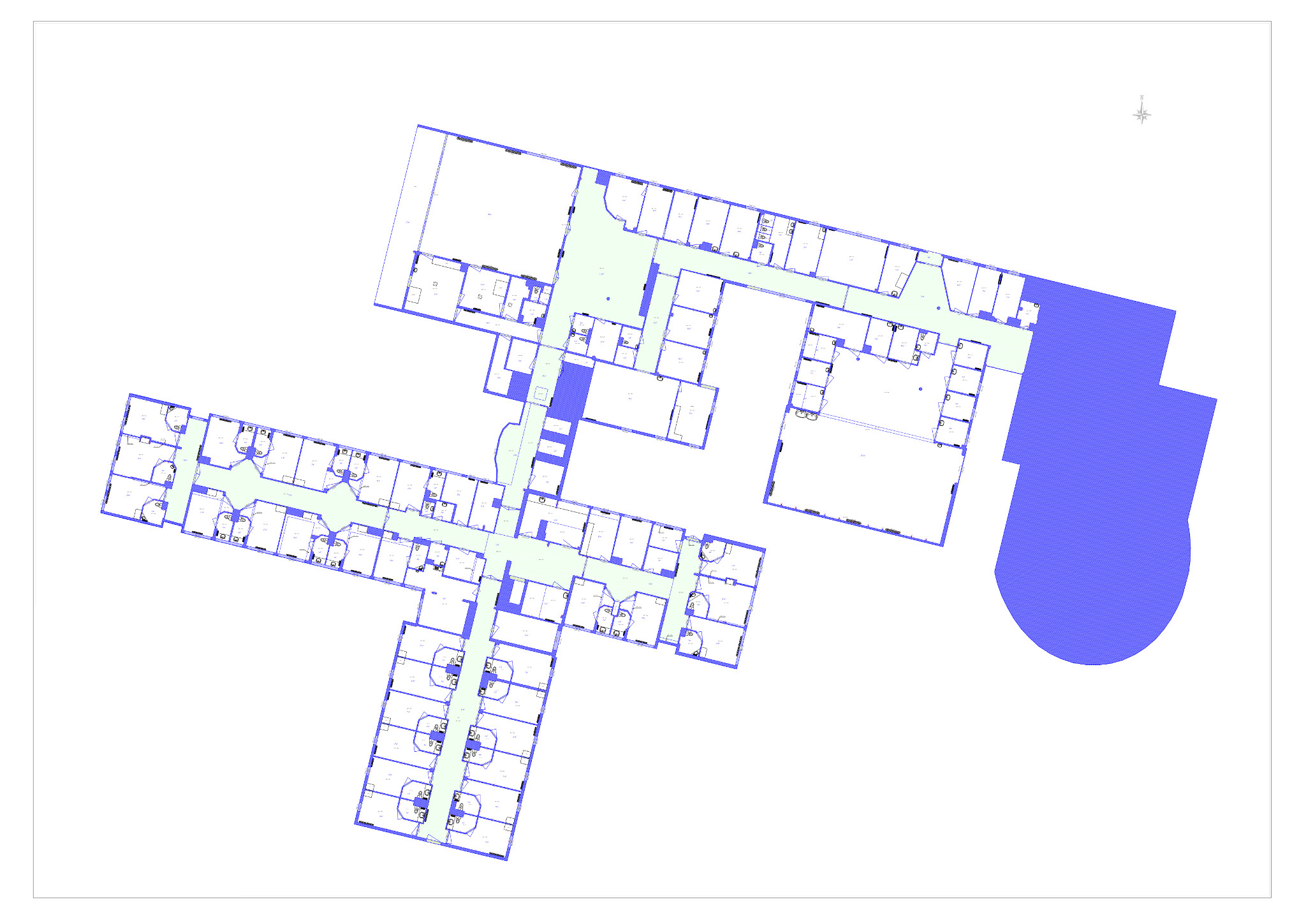

Exemple d’un levé d’intérieur en milieu hospitalier :

Realisation1
