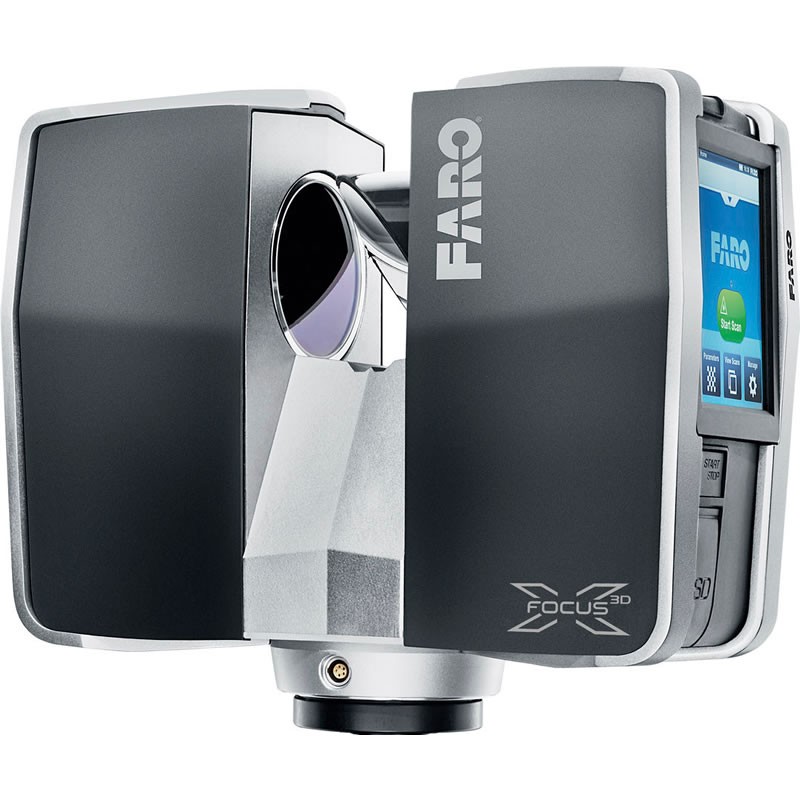

Le principe de fonctionnement est le suivant :
un rayon laser scanne par rotations à la fois horizontale et verticale l’ensemble de l’espace autour de lui dans une sphère d’un rayon supérieur à 100 m. Tout élément présent dans son champ de vision est représenté sous forme d’un nuage de point plus ou moins dense.
Caractéristiques :
Il est possible de coloriser ou non ce nuage de points. Et il est également possible d’ajuster la densité recherchée du nuage de points.
Les temps de scan sont très rapides sachant que si l’on souhaite coloriser le nuage de point ou augmenter la densité du nuage de points, les temps de scan augmentent.
Ce type d’appareil est aussi bien adapté pour du levé d’intérieur que du levé d’extérieur.
Champ d’application :
Ce type de relevé permet de générer plusieurs types de données en sortie :
– des nuages de points en 3 dimensions dans différents formats de fichier exploitables par des logiciels de modélisation 3D.
– des plans vectoriels 2D comme des plans de façades, des coupes verticales ou horizontales.
– des orthophotos par projection des points colorisés sur un plan
Exemples de réalisation :

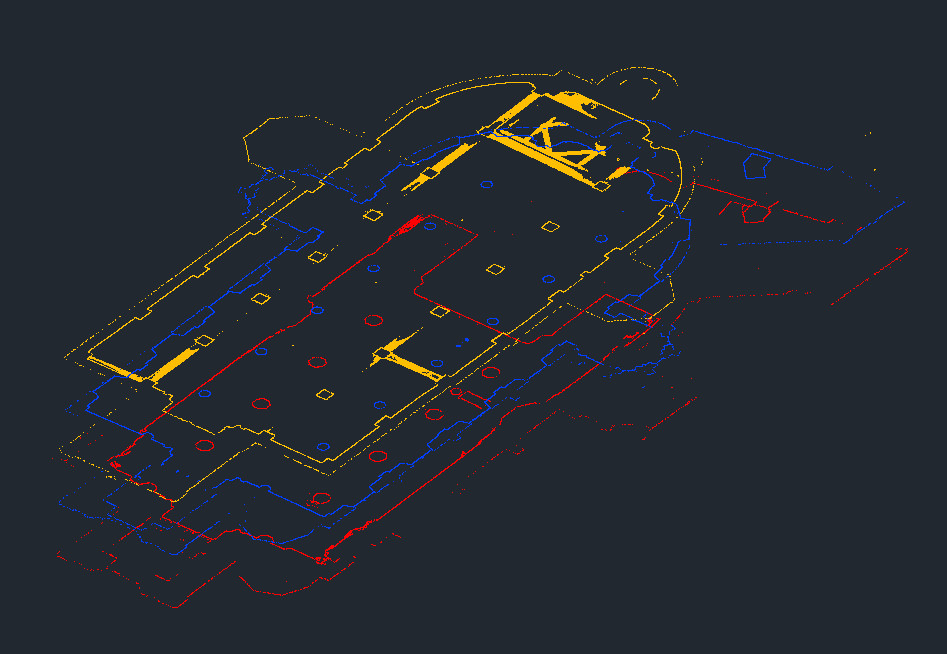

Réalisation d’un scan 3D d’une église en intérieur et extérieur pour la production de coupes horizontales afin de constater la déviation de certains piliers.
Réalisation d’un scan 3D pour la production de plans 2D des héberges des bâtiments voisins

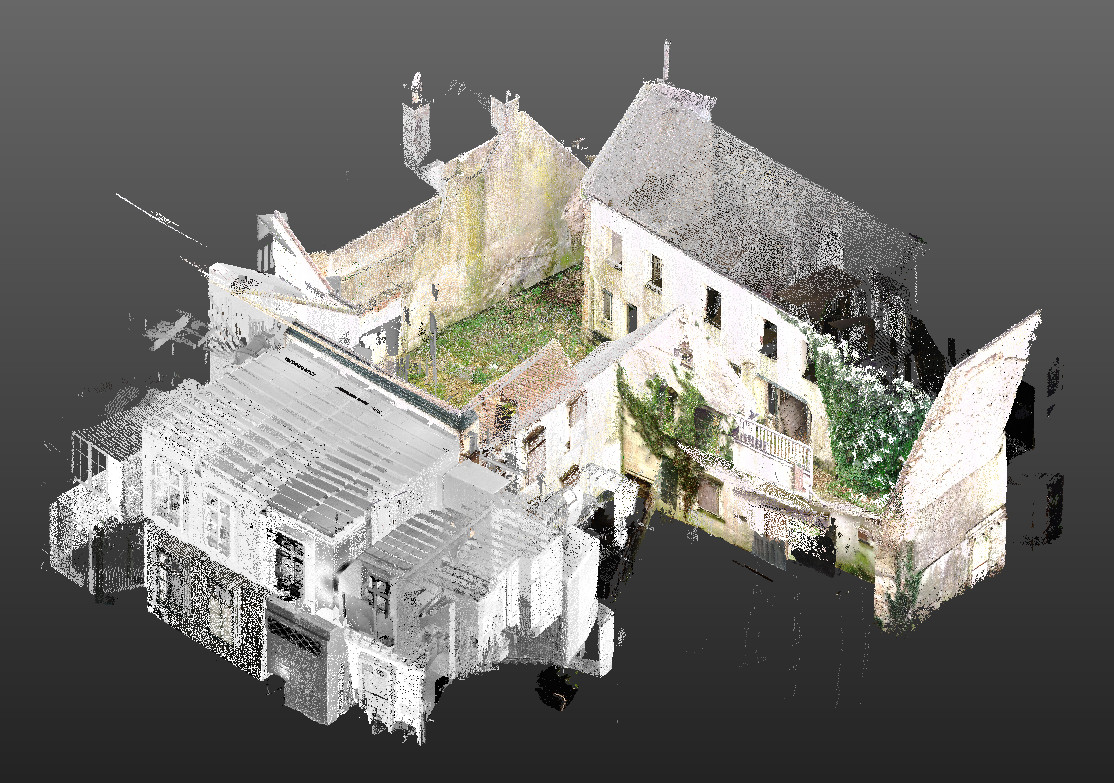

Nuage de points colorisés à l’extérieur uniquement

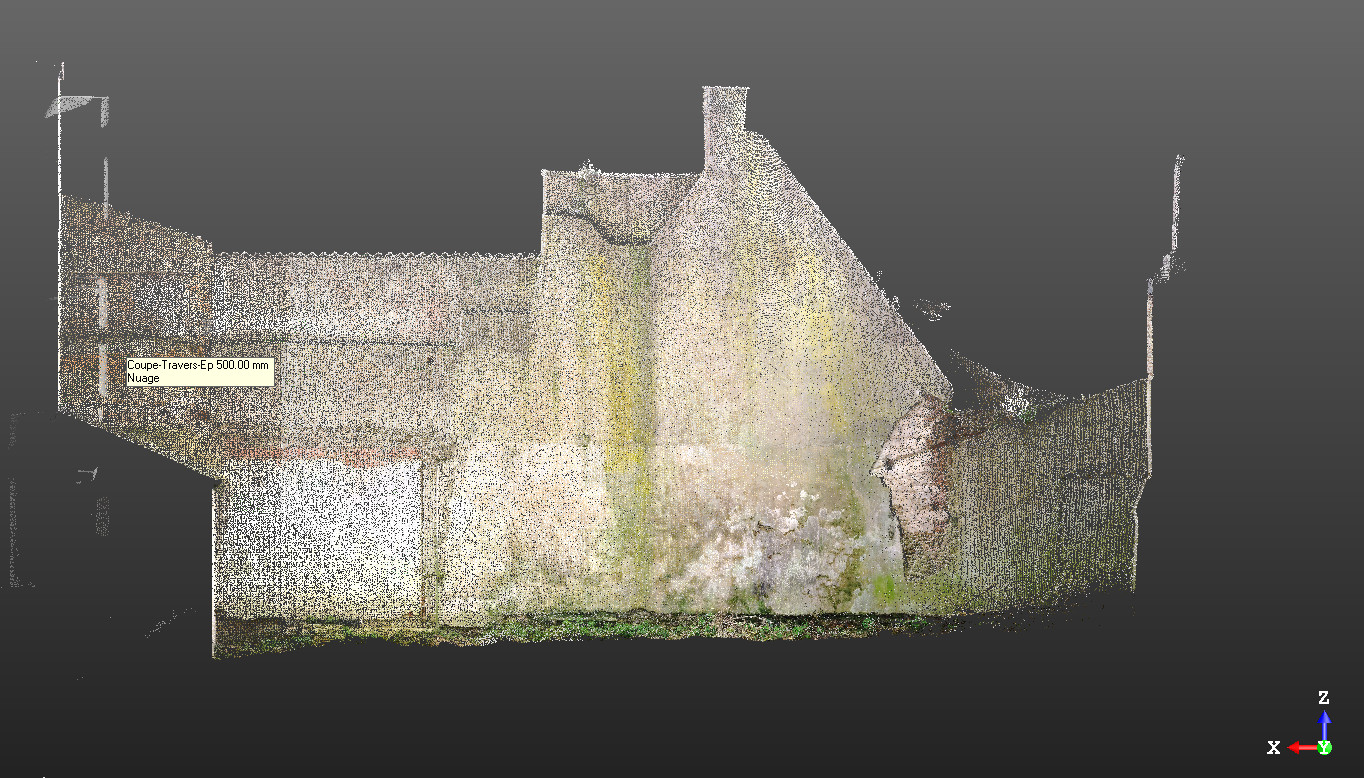

Héberge du bâti limitrophe
